19 بوصة رف شنت FTTH PLC الفاصل

نموذج: PLC Splitter
توصيل: FOB

كمية:

وصف المنتج

ftth plc splitter

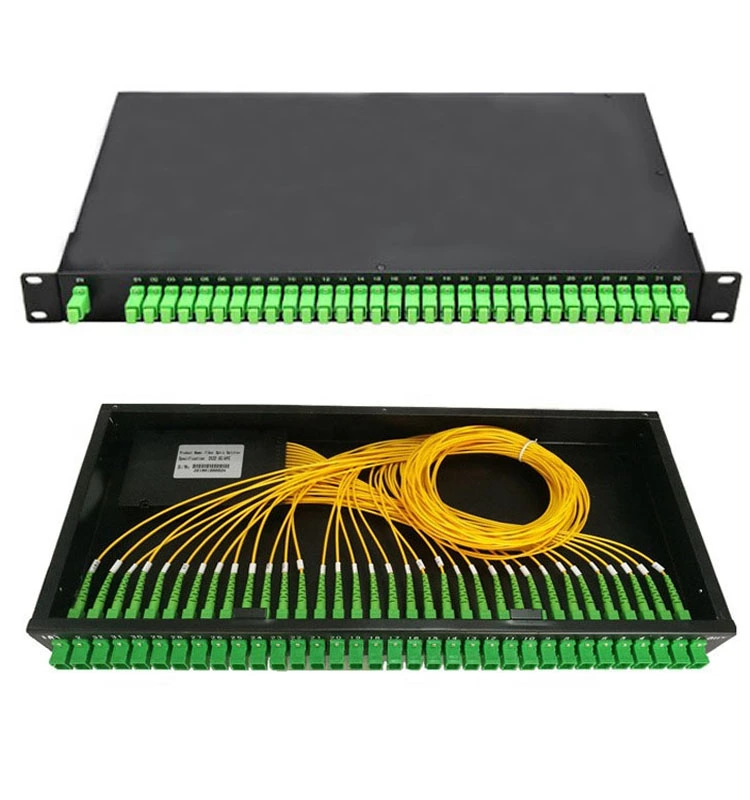

19 بوصة رف شنت FTTH PLC الفاصل

يمكن استخدام مقسم ftth plc في بنية PON المركزية أو الهندسة المعمارية الموزعة. في بنية PON المركزية ، غالبًا ما يتم استخدام مقسم 1x32 PLC في المكتب المركزي. في بنية PON الموزعة ، يتم توصيل مقسم 1x4 PLC أولاً مباشرة بمنفذ OLT في المكتب المركزي ، ثم يتم توجيه كل من الألياف الأربعة إلى صندوق خارجي للطرف / العلبة يحتوي على مقسم 1x8 / 1x4 PLC.

محطات / وحدات الشبكة الضوئية (ONTs / ONUs) التي يخدمها OLT. يتم توصيل رابط الألياف الفردي القادم من المكتب المركزي (CO) OLT بإدخال جهاز تقسيم ويتم تقسيمه إلى عدد معين من الألياف التي تغادر جهاز التقسيم. يحدد عدد المخرجات في وحدة PLC عدد الانقسامات.

ميزات:

انخفاض خسارة الإدراج
انخفاض PDL
تصميم مضغوط
التوحيد الجيد من قناة إلى قناة
الطول الموجي التشغيلي الواسع:من 1260 نانومتر إلى 1650 نانومتر
درجة حرارة تشغيل واسعة:من -40 إلى 85
الموثوقية العالية والاستقرار

تطبيق:

أنظمة FTTX
شبكات PON
روابط الكيبل التلفزيوني
توزيع الإشارات الضوئية

تخصيص:

الجدول 1 - 1 × N PLC الفاصل

العوامل	1 × 2	1 × 4	1 × 8	1 × 16	1 × 32	1 × 64	1 × 128
الطول الموجي التشغيلي (نانومتر)	1260～1650
نوع الألياف	G657A1 أو العميل المحدد
خسارة الإدراج (ديسيبل)（درجة P / S.）	3.8/4.0	7.1/7.3	10.2/10.5	13.5/13.7	17/17.4	20./20.4	23.8/24.2
انتظام الخسارة (ديسيبل)	0.4	0.6	0.8	1.2	1.5	2	2.5
الخسارة المعتمدة على الاستقطاب (ديسيبل)	0.2	0.2	0.2	0.25	0.3	0.35	0.4
خسارة العودة (ديسيبل)（درجة P / S.）	55/50	55/50	55/50	55/50	55/50	55/50	55/50
الاتجاهية (ديسيبل)	55	55	55	55	55	55	55
الخسارة المعتمدة على الطول الموجي (ديسيبل)	0.3	0.3	0.3	0.5	0.5	0.5	0.5
استقرار درجة الحرارة (-40～85℃) (ديسيبل)	0.4	0.4	0.4	0.5	0.5	0.5	0.5
درجة حرارة التشغيل (℃)	-40～85
درجة حرارة التخزين (℃)	-40～85
أبعاد الجهاز (مم)	4x4x40	4x4x40	4x4x40	4x7x50	4x7x50	4x12x60	غير متاح
أبعاد الوحدة (مم)	100 × 80 × 10	100 × 80 × 10	100 × 80 × 10	120 × 80 × 18	120 × 80 × 18	141 × 115 × 18	140 × 115 × 18
أبعاد الوحدة الصغيرة (مم)	4x4x40	4x7x60	4x7x60	4x12x60	6 × 20 × 80	6 × 40 × 80	غير متاح

الجدول 1-2 × N PLC الفاصل

类型	2 × 2	2 × 4	2 × 8	2 × 16	2 × 32	2 × 64
الطول الموجي التشغيلي (نانومتر)	1260～1650
نوع الألياف	G657A1 أو العميل المحدد
خسارة الإدراج (ديسيبل)（درجة P / S.）	4	7.6	11	14.4	17.5	21
انتظام الخسارة (ديسيبل)	0.6	1	1.2	1.5	1.8	2.2
الخسارة المعتمدة على الاستقطاب (ديسيبل)	55/50	55/50	55/50	55/50	55/50	55/50
خسارة العودة (ديسيبل)（درجة P / S.）	0.2	0.2	0.3	0.3	0.4	0.4
الاتجاهية (ديسيبل)	55	55	55	55	55	55
الخسارة المعتمدة على الطول الموجي (ديسيبل)	0.3	0.4	0.5	0.5	0.5	0.5
استقرار درجة الحرارة (-40～85℃) (ديسيبل)	0.4	0.4	0.4	0.5	0.5	0.5
درجة حرارة التشغيل (℃)	-40～85
درجة حرارة التخزين (℃)	-40～85
أبعاد الجهاز (مم)	4x4x40	4x4x40	4x4x40	4x7x50	4x7x50	4x12x60
أبعاد الوحدة (مم)	100 × 80 × 10	100 × 80 × 10	100 × 80 × 10	120 × 80 × 18	120 × 80 × 18	141 × 115 × 18
أبعاد الوحدة الصغيرة (مم)	4x4x40	4x7x60	4x7x60	4x12x60	6 × 20 × 80	6 × 40 × 80
