Kawat Tanah Serat Optik Tabung Stainless Steel Terdampar OPGW
Kabel serat optik opgw adalah jenis struktur kabel dengan komposit transmisi optik dan kabel ground overhead untuk transmisi daya. Ia bekerja di saluran transmisi daya baik sebagai kabel serat optik dan kabel ground overhead yang dapat memberikan perlindungan terhadap sambaran petir dan konduksi mata uang hubung singkat. Kabel ground serat optik terdiri dari unit optik tabung baja tahan karat, kawat baja kelongsong aluminium dan kawat paduan aluminium. Ini memiliki struktur lapisan terdampar. Kami dapat merancang struktur sesuai dengan kondisi lingkungan yang berbeda dan kebutuhan Anda. Struktur ini memiliki fungsi ganda kabel arde dan komunikasi, umumnya dikenal sebagai kabel arde serat optik.

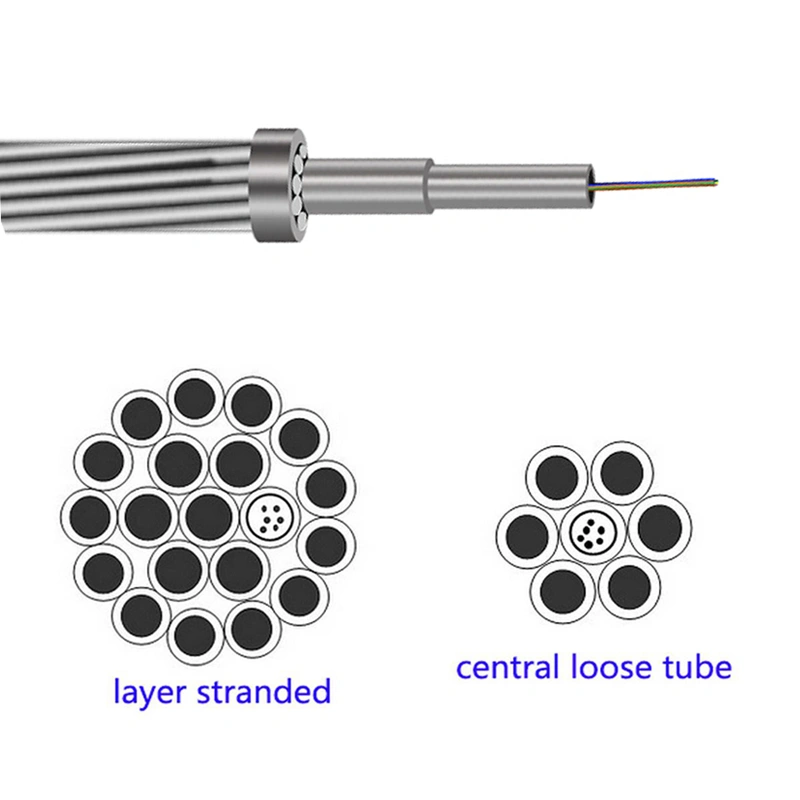

1. Kawat Ground Optik Tabung Pusat (OPGW)
Central Tube Optical Ground Wire (OPGW) dikelilingi oleh lapisan tunggal atau ganda kabel baja berlapis aluminium (ACS) atau kabel campuran ACS dan kabel paduan aluminium. adalah kabel yang paling banyak digunakan, desainnya sepenuhnya disesuaikan dengan kebutuhan saluran listrik yang paling umum.
| Spesifikasi | Jumlah Serat | Diameter (mm) | Berat (kg/km) | RTS (KN) | Kapasitas Sirkuit Pendek (KA2s) |
| OPGW-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
2. Kawat Tanah Optik Terdampar (OPGW)
Stranded Optical Ground Wire (OPGW) terdampar oleh dua atau tiga lapis kabel baja berlapis aluminium (ACS) atau campuran kabel ACS dan kabel paduan aluminium.
Spesifikasi | Jumlah Serat | Diameter | Berat | RTS | Sirkuit Pendek |
(mm) | (kg/km) | (KN) | (KA2s) | ||
OPGW-96[121.7;42.2] | 12 | 13 | 671 | 121.7 | 42.2 |
OPGW-127[141.0;87.9] | 24 | 15 | 825 | 141 | 87.9 |
OPGW-127[77.8;128.0] | 24 | 15 | 547 | 77.8 | 128 |
OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
3. Karakteristik:
Tabung Baja Tahan Karat Terdampar OPGW
Standar kualitas tinggi untuk merancang, menguji, dan memproduksi dengan bahan kelas A tersedia untuk memastikan keandalan jangka panjang.
Dukungan teknik mengawasi dan menyediakan lini perangkat keras aksesorinya sendiri.
Segel tabung baja tahan karat perlindungan superior ke serat optik terhadap kelembaban dan kondisi lingkungan yang ekstrem seperti pencahayaan
Untuk membangun OPGW harus memotong daya, mengakibatkan kerugian yang lebih besar, sehingga OPGW harus digunakan dalam membangun saluran tekanan tinggi lebih dari 110kv
Terapkan untuk transformasi garis lama.
OPGW Tabung Baja Tahan Karat Tengah (Tertutup Al)
Standar kualitas tinggi untuk merancang, menguji, dan memproduksi dengan bahan kelas A tersedia untuk memastikan keandalan jangka panjang.
Dukungan teknik mengawasi dan menyediakan lini perangkat keras aksesorinya sendiri.
Kekuatan tarik yang lebih besar dan kapasitas arus gangguan untuk mencapai keseimbangan kinerja listrik dan mekanik yang lebih baik.
4. Tabung Aluminium OPGW
Kinerja anti-korosi yang baik.
Bahan dan struktur seragam, ketahanan yang baik terhadap kelelahan getaran.
Arus hubung singkat memiliki efek kecil pada sifat transmisi serat optik.
Performa anti-lightening yang bagus.
