Enhanced Performance Fiber Units (EPFU) Cabo de micro fibra óptica soprado a ar

Enhanced Performance Fiber Units (EPFU) Cabo de micro fibra óptica soprado a ar

Modelo: EPFU GCYFTY
Entrega: EXW/FOB/CIF
Lugar de origem original: GUA, CN

Quantidade:

Descrição do Produto

blown fiber optic cable air blown fiber optic cable

Enhanced Performance Fiber Units (EPFU) Cabo de micro fibra óptica soprado a ar

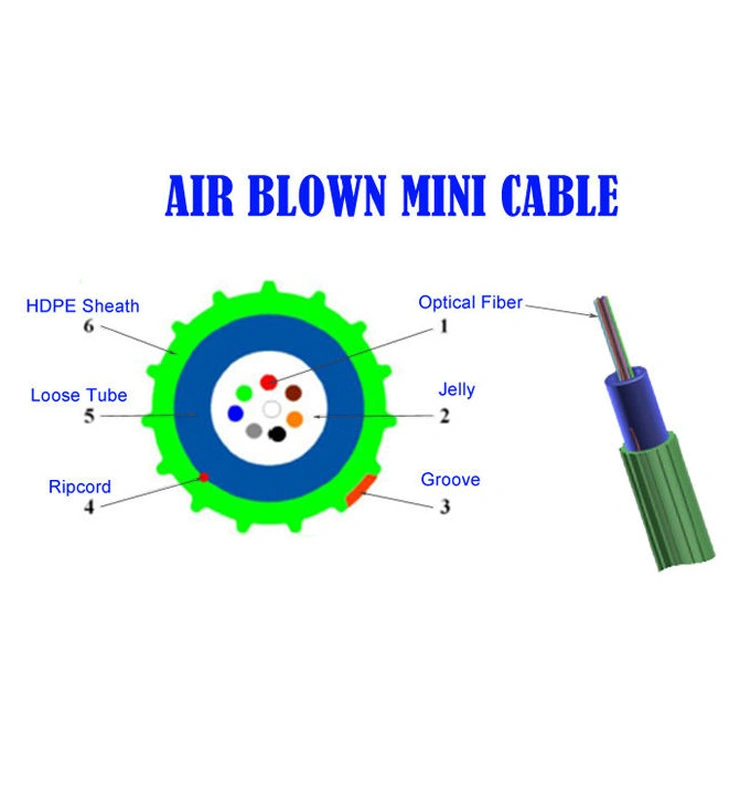

A estrutura do cabo de fibra ótica aerada consiste em colocar o cabo de fibra ótica aerado em um tubo solto feito de material de alto módulo. O composto à prova d'água não tóxico e inofensivo é preenchido no tubo solto. Além disso, os fios de aramida são colocados fora do tubo solto de PE extrudadobainha.

Características:

Diâmetro pequeno, peso leve, dureza e maciez moderadas, fácil de dobrar ao colocar o ar soprado, fácil de operar;
Estrutura toda não metálica, sem necessidade de aterramento, longa distância de sopro de ar;
Faça uso total dos recursos do furo do tubo, use instalações de assentamento sopradas a ar para acelerar a construção e coloque uma longa distância de cada vez;
Com o crescimento do negócio de comunicação, ele pode ser transformado em cabos ópticos em lotes, e o investimento pode ser realizado passo a passo, de forma a reduzir o investimento antecipado;
Microcabos podem ser explodidos para facilitar a substituição de novos tipos de cabos de fibra ótica no futuro e manter-se à frente em tecnologia;
Adequado para construção em dutos de redes metropolitanas congestionadas, evitando escavações destrutivas no passado;
Adequado para rede de backbone, rede de área metropolitana e rede de acesso;

Padrões de produto:

Em conformidade com o padrão YD / T 1460.4, IEC 60794-5 e outros padrões.

Características Óticas:

		G.652	G.655	50/125μm	62.5/125μm
Atenuação	@ 850nm			≤3,0 dB / km	≤3,0 dB / km
(+20℃)	@ 1300nm			≤1,0 dB / km	≤1,0 dB / km
	@ 1310nm	≤0,36 dB / km	≤0,40 dB / km
	@ 1550nm	≤0,22 dB / km	≤0,23dB / km
Largura de banda (classe A)	@ 850nm			≥500 MHz · km	≥200 MHz · km
Largura de banda (classe A)	@ 1300nm			≥1000 MHz · km	≥600 MHz · km
Abertura numerica				0.200±0,015NA	0.275±0,015NA
Comprimento de onda de corte do caboλcc		≤1260nm	≤1480nm

Parâmetros técnicos:

Tipo de cabo	GCYFXTY-XB1.3 (MTE + diâmetro do cabo)
Tipo de cabo	MTE1.8	MTE2.0	MTE2.3	MTE2.5	MTE2.8
Contagem de fibra	2 ～ 4	2 ～ 4	6 ～ 12	2 ～ 12	14 ～ 24
Espessura da bainha de HDPE	Valor nominal: 0,20 mm, valor médio: 0,15 mm
Diâmetro Nominal Global	1,8 mm	2,0 mm	2,3 mm	2,5 mm	2,8 mm
Peso	2,6 kg / km	4,0 kg / km	5,0 kg / km	6,0 kg / km	7,0 kg / km
Atenuação de fibra de cabo (modo único)	1310nm / 1550nm≤0,35 / 0,22dB / km
Máx. Resistência à tracção	40N	40N	50N	60N	60N
Máx. Força de esmagamento	600N / 100mm
Min. Raio de curvatura - Estático / Dinâmico	10/20 externo Φ
Temperatura	Armazenamento -30 ~ + 50℃; Instalação-10 ~ + 40℃; Operação-20 ~ + 50℃
Vida útil do cabo (valor estimado)	25 anos

DESEMPENHO DE SOPRO:

Contagem de fibras (F)	Máquina sopradora	Pressão de sopro (bar)	Distância de sopro em duto de 3,5 / 5,0 mm (m)	Distância de sopro no duto 5,5 / 7,0 (m)
2 a 12	PLUMETTAZ PR-196， Ou PR-140 ，	13	800m	1500m
14 a 24	PLUMETTAZ PR-196， Ou PR-140 ，	13	500m	1500m
