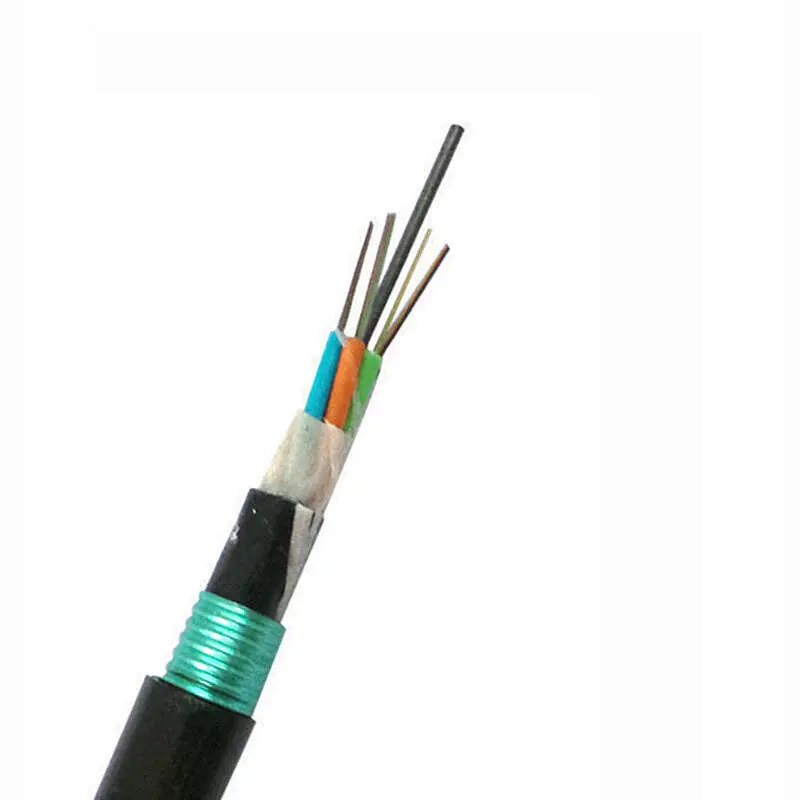

Открытый подземный кабель GYTY53 со свободными многожильными трубами, проложенный непосредственно под землей

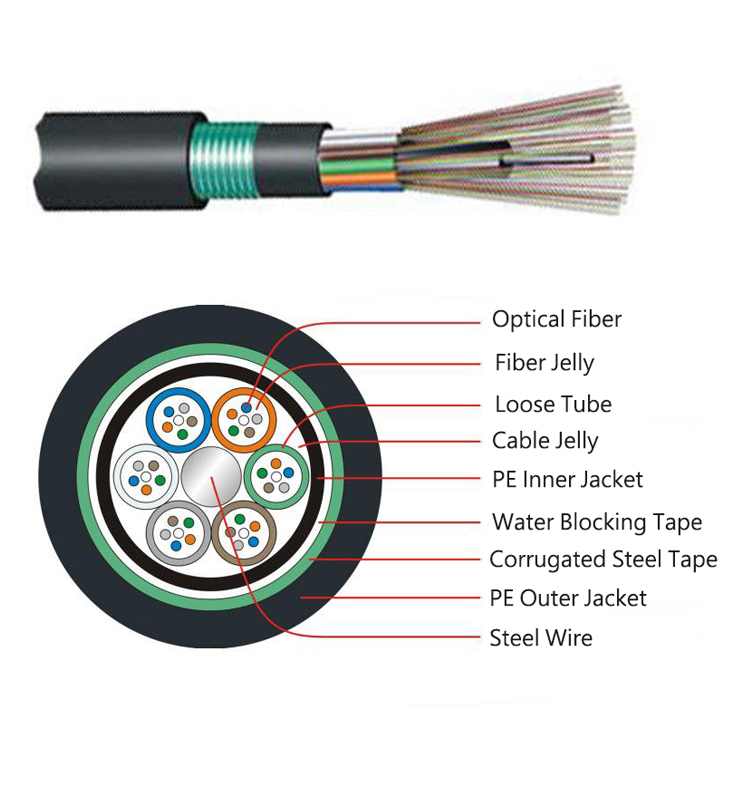

Свободные волокна трубки заполнены водостойким наполнителем. Стальная проволока, иногда покрытая полиэтиленом (PE) для кабеля с большим количеством волокон, располагается в центре сердечника как металлический прочный элемент. Трубки (и наполнители) скручены вокруг силового элемента в компактную круглую жилу кабеля. Жила кабеля заполнена шпатлевкой для защиты от проникновения воды, поверх которой нанесена тонкая внутренняя оболочка из полиэтилена. После продольного наложения PSP на внутреннюю оболочку кабель комплектуется внешней оболочкой из полиэтилена.
Характеристики
Многожильный армированный оптоволоконный кабель со свободными трубками
Хорошие механические и температурные характеристики
Высокопрочная свободная трубка, устойчивая к гидролизу
Специальная смесь для наполнения трубок обеспечивает критическую защиту волокна.
Устойчивость к раздавливанию и гибкость
Стандарты
Кабель GYTA53 соответствует стандарту Y D / T 907-2001, а также IEC 60794-1.
Приложения
Используется для междугородной связи и локальной сети
Метод укладки
Прямое захоронение и канал
Оптические характеристики ：
G.652 | G.655 | 50/125мкм | 62.5/125мкм | ||
Затухание | @ 850 нм | ≤3,0 дБ / км | ≤3,0 дБ / км | ||
(+20℃) | @ 1300 нм | ≤1.0 дБ / км | ≤1.0 дБ / км | ||
@ 1310 нм | ≤0,36 дБ / км | ≤0,40 дБ / км | |||
@ 1550 нм | ≤0,22 дБ / км | ≤0,23 дБ / км | |||
Пропускная способность (класс A) | @ 850 нм | ≥500 МГц·км | ≥200 МГц·км | ||
@ 1300 нм | ≥1000 МГц·км | ≥600 МГц·км | |||
Числовая апертура | 0.200±0,015НА | 0.275±0,015НА | |||
Длина волны отсечки кабеляλcc | ≤1260 нм | ≤1480 нм | |||
Технические параметры:
Диапазон волокон | Наружный диаметр | масса | мин. радиус изгиба | допустимое напряжение | Максимум. ударная нагрузка | |||
статический | динамичный | в ближайщем будущем | долгосрочный | в ближайщем будущем | долгосрочный | |||
2-24 | 12.6 | 185 | 12,5 диаметра кабеля | В 25 раз больше диаметра кабеля | 3000N | 1000N | 3000N | 1000N |
26-36 | 12.9 | 195 | ||||||
38-60 | 13.4 | 200 | ||||||
62-72 | 13.9 | 230 | ||||||
74-96 | 15.5 | 275 | ||||||
98-120 | 17 | 320 | ||||||
122-144 | 18.4 | 365 | ||||||
146-216 | 18.9 | 385 | ||||||
218-240 | 22.1 | 495 | ||||||
242-288 | 24.3 | 580 | ||||||
