Cable de tubo suelto trenzado enterrado directamente subterráneo al aire libre GYTY53

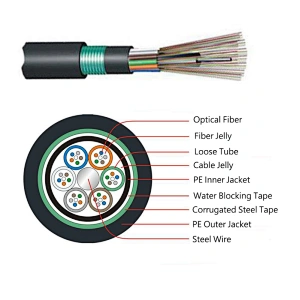

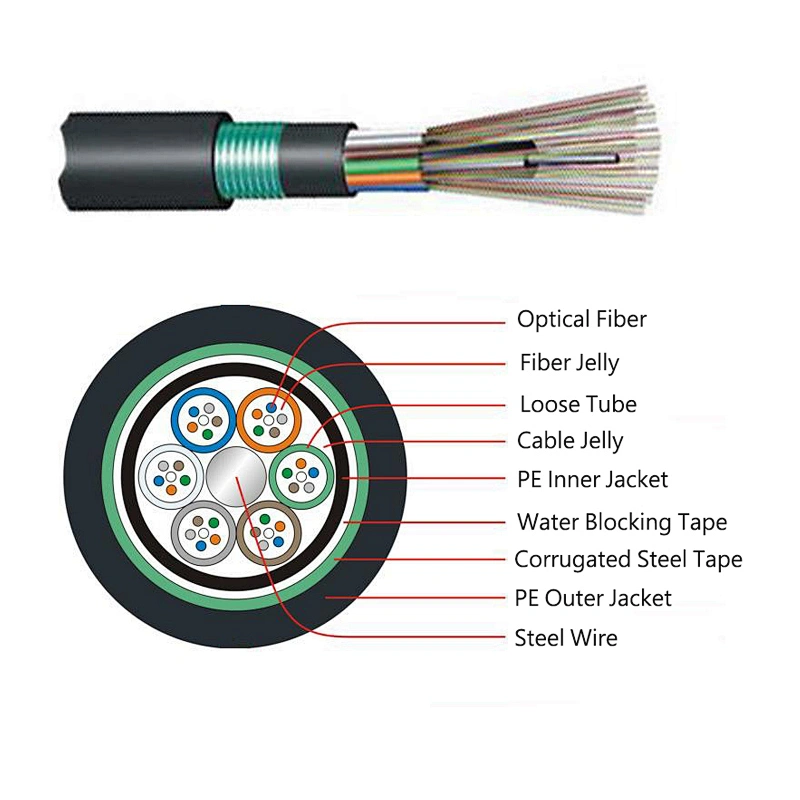

La tubo para fibra optica se rellena con un compuesto de relleno resistente al agua. Un alambre de acero, a veces revestido con polietileno (PE) para cables con alto número de fibras, se ubica en el centro del núcleo como un miembro de resistencia metálico. Los tubos (y los rellenos) están trenzados alrededor del miembro de refuerzo en un núcleo de cable compacto y circular. El núcleo del cable se llena con el compuesto de relleno para protegerlo de la entrada de agua, sobre el cual se aplica una delgada cubierta interior de PE. Después de que el PSP se aplica longitudinalmente sobre la funda interior, el cable se completa con una funda exterior de PE.
Caracteristicas
Cable de fibra óptica blindado trenzado de tubo suelto al aire libre
Buen comportamiento mecánico y de temperatura
Tubo holgado de alta resistencia que es resistente a la hidrólisis.
El compuesto de relleno de tubo especial asegura una protección crítica de la fibra
Resistencia al aplastamiento y flexibilidad
Estándares
El cable GYTA53 cumple con la norma Y D / T 907-2001 así como con IEC 60794-1
Aplicaciones
Se utiliza para comunicaciones de larga distancia y redes locales.
Método de colocación
Entierro directo y conducto
Características ópticas:
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Atenuación | @ 850nm | ≤3,0 dB / km | ≤3,0 dB / km | ||
(+20℃) | @ 1300nm | ≤1,0 dB / km | ≤1,0 dB / km | ||
@ 1310nm | ≤0,36 dB / km | ≤0,40 dB / km | |||
@ 1550nm | ≤0,22 dB / km | ≤0,23 dB / km | |||
Ancho de banda (clase A) | @ 850nm | ≥500 MHz·km | ≥200 MHz·km | ||
@ 1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
Apertura numérica | 0.200±0.015NA | 0.275±0.015NA | |||
Longitud de onda de corte del cableλcc | ≤1260 nm | ≤1480 nm | |||
Parámetros técnicos:
Gama de fibras | diámetro externo | peso | min. Radio de curvatura | tensión permisible | máx. fuerza de carga de choque | |||
estático | dinámica | a corto plazo | a largo plazo | a corto plazo | a largo plazo | |||
2-24 | 12.6 | 185 | 12,5 veces el diámetro del cable | 25 veces el diámetro del cable | 3000N | 1000N | 3000N | 1000N |
26-36 | 12.9 | 195 | ||||||
38-60 | 13.4 | 200 | ||||||
62-72 | 13.9 | 230 | ||||||
74-96 | 15.5 | 275 | ||||||
98-120 | 17 | 320 | ||||||
122-144 | 18.4 | 365 | ||||||
146-216 | 18.9 | 385 | ||||||
218-240 | 22.1 | 495 | ||||||
242-288 | 24.3 | 580 | ||||||
