ลวดกราวด์ไฟเบอร์ออปติกกราวด์สแตนเลสแบบเกลียว OPGW

ลวดกราวด์ไฟเบอร์ออปติกกราวด์สแตนเลสแบบเกลียว OPGW

แบบ: OPGW
การจัดส่ง: EXW/FOB/CIF Etc.
สถานที่เดิมของการผลิต: GUA,CN

ปริมาณ:

รายละเอียดผลิตภัณฑ์

opgw cable

ลวดกราวด์ไฟเบอร์ออปติกกราวด์สแตนเลสแบบเกลียว OPGW

สายเคเบิลใยแก้วนำแสง opgw เป็นโครงสร้างสายเคเบิลชนิดหนึ่งที่มีคอมโพสิตส่งสัญญาณแสงและสายกราวด์เหนือศีรษะสำหรับการส่งกำลัง ทำงานในสายส่งไฟฟ้าทั้งแบบสายไฟเบอร์ออปติกและสายกราวด์เหนือศีรษะ ซึ่งสามารถป้องกันฟ้าผ่าและการนำไฟฟ้าลัดวงจร สายกราวด์ของไฟเบอร์ออปติกประกอบด้วยหน่วยออปติคัลท่อสแตนเลส ลวดเหล็กหุ้มอลูมิเนียม และลวดโลหะผสมอลูมิเนียม มีโครงสร้างควั่นชั้น เราสามารถออกแบบโครงสร้างได้ตามสภาพแวดล้อมและความต้องการของคุณ โครงสร้างนี้มีฟังก์ชันคู่ของสายกราวด์และการสื่อสาร หรือที่เรียกกันทั่วไปว่าสายกราวด์ของไฟเบอร์ออปติก

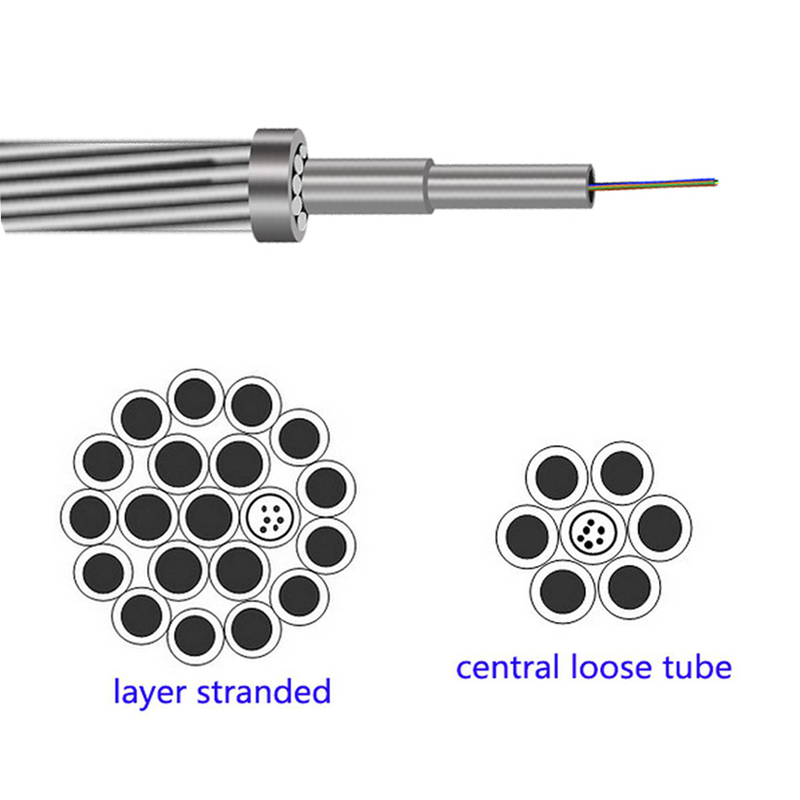

1. สายกราวด์ออปติคัลหลอดกลาง (OPGW)
Central Tube Optical Ground Wire (OPGW) ล้อมรอบด้วยสายเหล็กหุ้มอะลูมิเนียม (ACS) ชั้นเดียวหรือสองชั้น หรือผสมสาย ACS และสายอลูมิเนียมอัลลอยด์ เป็นสายเคเบิลที่ใช้กันอย่างแพร่หลาย การออกแบบของพวกเขาถูกปรับให้เข้ากับความต้องการของสายไฟฟ้าทั่วไปอย่างเต็มที่

ข้อมูลจำเพาะ	จำนวนไฟเบอร์	เส้นผ่านศูนย์กลาง (มม.)	น้ำหนัก (กก./กม.)	อาร์ทีเอส (KN)	ความจุไฟฟ้าลัดวงจร (KA2s)
ข้อมูลจำเพาะ	จำนวนไฟเบอร์	เส้นผ่านศูนย์กลาง (มม.)	น้ำหนัก (กก./กม.)	อาร์ทีเอส (KN)	ความจุไฟฟ้าลัดวงจร (KA2s)
OPGW-32(40.6;4.7)	12	7.8	243	40.6	4.7
OPGW-42(54.0;8.4)	24	9	313	54	8.4
OPGW-42(43.5;10.6)	24	9	284	43.5	10.6
OPGW-54(55.9;17.5)	36	10.2	394	67.8	13.9
OPGW-61(73.7;175)	48	10.8	438	73.7	17.5
OPGW-61(55.1;24.5)	48	10.8	358	55.1	24.5
OPGW-68(80.8;21.7)	54	11.4	485	80.8	21.7
OPGW-75(54.5;41.7)	60	12	459	63	36.3
OPGW-76(54.5;41.7)	60	12	385	54.5	41.7

2. สายกราวด์ออปติคัลควั่น (OPGW)
Stranded Optical Ground Wire (OPGW) ถูกพันด้วยลวดเหล็กหุ้มอลูมิเนียม (ACS) สองหรือสามชั้น หรือผสมสาย ACS และสายอลูมิเนียมอัลลอยด์

ข้อมูลจำเพาะ	จำนวนไฟเบอร์	เส้นผ่านศูนย์กลาง	น้ำหนัก	RTS	ไฟฟ้าลัดวงจร
ข้อมูลจำเพาะ	จำนวนไฟเบอร์	(มม.)	(กก./กม.)	(เคเอ็น)	(KA2s)
OPGW-96[121.7;42.2]	12	13	671	121.7	42.2
OPGW-127[141.0;87.9]	24	15	825	141	87.9
OPGW-127[77.8;128.0]	24	15	547	77.8	128
OPGW-145(121.0;132.2)	28	16	857	121	132.2
OPGW-163(138.2;183.6)	36	17	910	138.2	186.3
OPGW-163(99.9;213.7)	36	17	694	99.9	213.7
OPGW-183(109.7;268.7)	48	18	775	109.7	268.7
OPGW-183(118.4;261.6)	48	18	895	118.4	261.6

3.ลักษณะ:
ท่อสแตนเลสควั่น OPGW

มาตรฐานคุณภาพสูงสำหรับการออกแบบ ทดสอบ และผลิตด้วยวัสดุเกรด A ที่มีให้เพื่อความน่าเชื่อถือในระยะยาว
ฝ่ายวิศวกรรมสนับสนุนการกำกับดูแลและจัดหาสายผลิตภัณฑ์ฮาร์ดแวร์อุปกรณ์เสริมของตนเอง
ซีลท่อสแตนเลส ปกป้องใยแก้วนำแสงอย่างเหนือชั้นต่อความชื้นและสภาวะแวดล้อมที่รุนแรงเช่นแสง
ในการสร้าง OPGW จะต้องตัดกำลัง ส่งผลให้สูญเสียมากขึ้น ดังนั้นต้องใช้ OPGW ในการสร้างสายแรงดันสูงที่สูงกว่า 110kv
นำไปใช้กับการเปลี่ยนแปลงของเส้นเก่า

ท่อเหล็กกล้าไร้สนิมกลาง (Al-covered) OPGW

มาตรฐานคุณภาพสูงสำหรับการออกแบบ ทดสอบ และผลิตด้วยวัสดุเกรด A ที่มีให้เพื่อความน่าเชื่อถือในระยะยาว
ฝ่ายวิศวกรรมสนับสนุนการกำกับดูแลและจัดหาสายผลิตภัณฑ์ฮาร์ดแวร์อุปกรณ์เสริมของตนเอง
ความต้านทานแรงดึงและความจุกระแสไฟผิดพลาดที่ใหญ่ขึ้นเพื่อให้เกิดความสมดุลระหว่างประสิทธิภาพทางไฟฟ้าและทางกล

4.ท่ออลูมิเนียม OPGW
