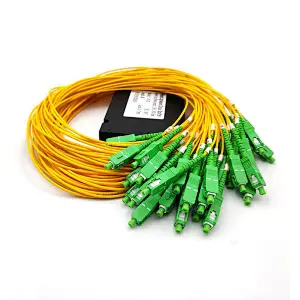

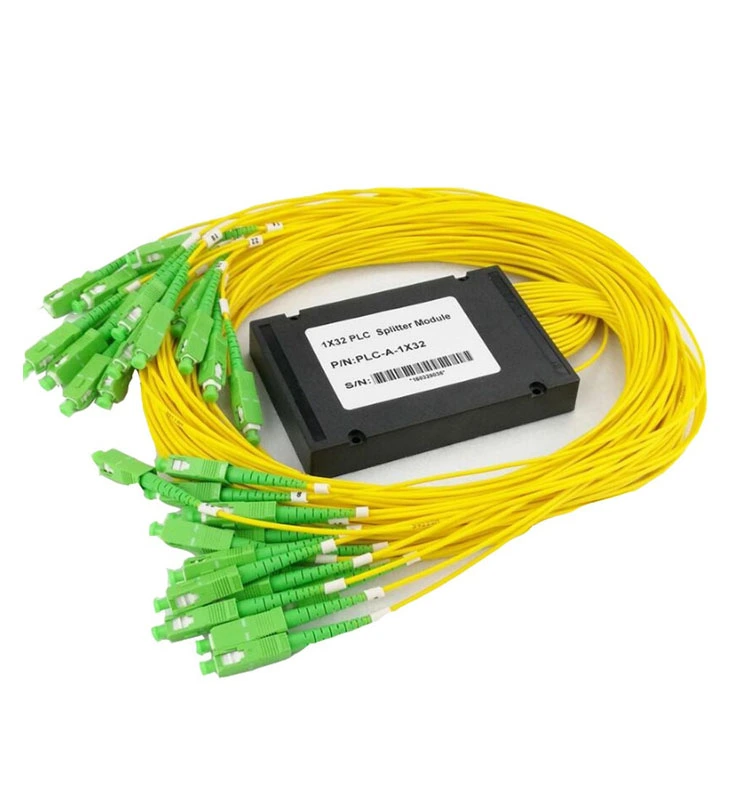

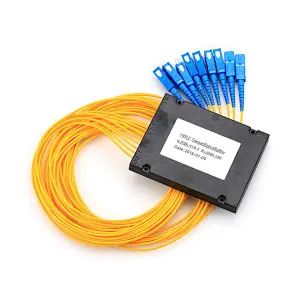

FTTH GPON 光纤 PLC 分路器 ABS 盒
光纤 plc 分路器是 FTTX 中的关键组件，负责将来自 CO 的信号分配到多个场所。平面光波电路 (PLC) 分路器在低插入损耗、低输入偏振灵敏度、出色的均匀性和低回波损耗的情况下，在整个温度和波长范围内提供高度稳定的分路性能。提供不同的分光比，1X2、1X4、2X4、1X8、2X8、1X16、2X16、1X32、2X32和1x64。 PLC 分路器模块以塑料模块盒（ABS 盒）和 2 毫米至 3 毫米的坚固光纤护套的形式提供，或用于即插即用分路器应用的 LGX 金属盒。定制设计也可用于满足客户需求，请致电或发送电子邮件给我们了解您在此处未看到的任何您需要的东西。 PLC 分线器系列具有全系列的 1 x N 和 2 x N 分线盒和模块，专为特定应用量身定制。所有分光器都提供符合 GR-1221-CORE 和 GR-1209-CORE 规范的出色光学性能和可靠性。
特征：
- 低插入损耗
- 低极化相关损耗
- 优异的环境稳定性
- 优异的机械稳定性
- Telcordia GR-1221 和 GR-1209
应用：
光纤到点 (FTTX)
光纤到户 (FTTH)
无源光网络 (PON)
千兆无源光网络 (GPON)
局域网 (LAN)
有线电视 (CATV)
测验设备
CMPLIANCE：
Telcordia GR-1209-CORE
Telcordia GR-1221-COR
RoHS
规格：
表 1 – 1×N PLC 分路器
参数 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
工作波长 (nm) | 1260～1650 | ||||||
纤维类型 | G657A1 或客户指定 | ||||||
插入损耗 (dB)（P/S级） | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
损耗均匀度 (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
极化相关损耗(dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
回波损耗 (dB)（P/S级） | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
方向性 (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
波长相关损耗 (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
温度稳定性（-40～85℃)(dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
工作温度 (℃) | -40～85 | ||||||
储存温度 （℃) | -40～85 | ||||||
设备尺寸 (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | 不适用 |
模组尺寸 (mm) | 100x80x1 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | 140×115×18 |
微型模块尺寸 (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | 不适用 |
表 2 – 2×N PLC 分路器
参数 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
工作波长 (nm) 1260～1650 | ||||||
光纤类型 G657A1 或客户指定 | ||||||
插入损耗 (dB)（P/S级） | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
损耗均匀度 (dB) | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
极化相关损耗(dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
回波损耗 (dB)（P/S级） | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
方向性 (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
波长相关损耗 (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
温度稳定性（-40～ | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
工作温度 (℃) | -40～85 | |||||
储存温度 （℃) | -40～85 | |||||
设备尺寸 (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
模组尺寸 (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 |
微型模块尺寸 (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
